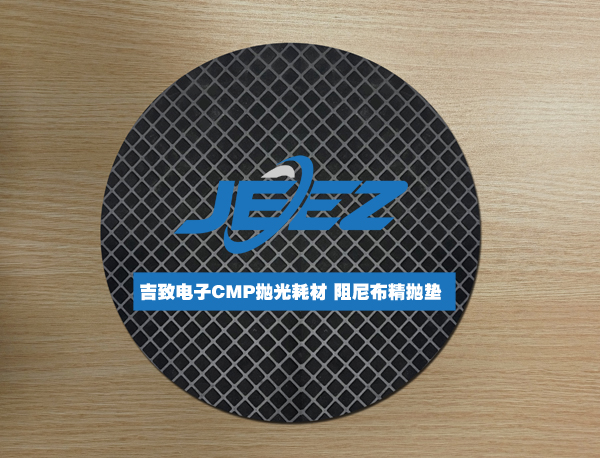

化學機械拋光（CMP）技術作為半導體制造領域唯一能實現全局平坦化的核心工藝，直接決定了芯片的圖形精度、電性能穩定性及最終良率，在7nm及以下先進制程中更是不可或缺的關鍵環節。而CMP精拋墊（final polishing pad）作為該工藝精拋階段的核心耗材，承擔著“精細修整”晶圓表面的重要使命，是實現超精密平坦化目標的核心支撐。吉致電子深耕半導體耗材領域，其研發生產的CMP精拋墊憑借精準的設計、卓越的性能和穩定的品質，成為半導體制造企業的優選合作伙伴，其核心作用可從以下四大維度深度解析：

1.精準控液：構建高效穩定的拋光液循環體系

拋光液的均勻分布與持續供給是保障拋光一致性的基礎，吉致電子CMP精拋墊通過優化表面微觀結構（如孔隙率、溝槽形態），能夠精準吸附并疏導拋光液，確保其高效且均勻地覆蓋整個晶圓加工區域。一方面，精拋墊的多孔結構可儲存適量拋光液，避免局部區域因液量不足導致拋光效率下降；另一方面，合理設計的表面溝槽形成有序的液體流動通道，加速拋光液的循環更新，既保證了化學拋光成分的活性，又能快速帶走反應產物，從而實現穩定、均勻的拋光效果，有效降低晶圓表面的粗糙度差異。

2.潔凈去污：保障拋光面的超高潔凈度

在CMP拋光過程中，晶圓表面會產生大量拋光碎屑、氧化產物等殘留物質，這些雜質若不能及時清除，會附著在晶圓表面形成劃痕、凹陷等缺陷，嚴重影響芯片性能。吉致電子CMP精拋墊具備優異的去污能力，其表面的柔性纖維結構與合理的硬度設計，能夠在不損傷晶圓表面的前提下，通過機械摩擦作用將殘留雜質快速剝離，并借助拋光液的流動將其徹底帶走。同時，精拋墊的抗吸附特性可減少雜質的二次附著，確保拋光后的晶圓表面達到超高潔凈度標準，為后續工藝（如光刻、蝕刻）的精準實施奠定基礎。

3.穩定傳載：確保拋光過程的精準可控

材料去除的均勻性依賴于機械載荷的穩定傳遞，吉致電子CMP精拋墊采用高品質彈性基材與精準的配方設計，具備出色的機械強度與彈性回復性能。在拋光過程中，精拋墊能夠均勻傳遞設備施加的機械載荷，使晶圓表面各區域承受的壓力保持一致，避免因局部壓力不均導致的拋光速率差異。同時，其優異的耐磨性與尺寸穩定性，可在長時間拋光過程中維持自身形態不變，確保載荷傳遞的持續性與準確性，保障拋光過程的順暢進行，有效提升晶圓的加工良率與生產效率。

4.環境調控：營造最優的化學機械拋光環境

CMP拋光效果是化學作用與機械作用協同的結果，吉致電子CMP精拋墊通過精準調控拋光區域的微觀環境，實現二者的最佳匹配。在化學環境方面，精拋墊的表面特性可調節拋光液的pH值穩定性，延長化學試劑的反應活性周期；在機械環境方面，其彈性模量與摩擦系數經過精準優化，既能為機械去除提供足夠的摩擦力，又能通過柔性接觸緩沖拋光壓力，減少機械損傷。此外，精拋墊還具備良好的散熱性能，可快速散發拋光過程中產生的熱量，避免因局部溫度過高導致拋光液成分失效或晶圓表面性能變化，從而實現最優的拋光效果，滿足芯片制造對表面平坦化的嚴苛要求。

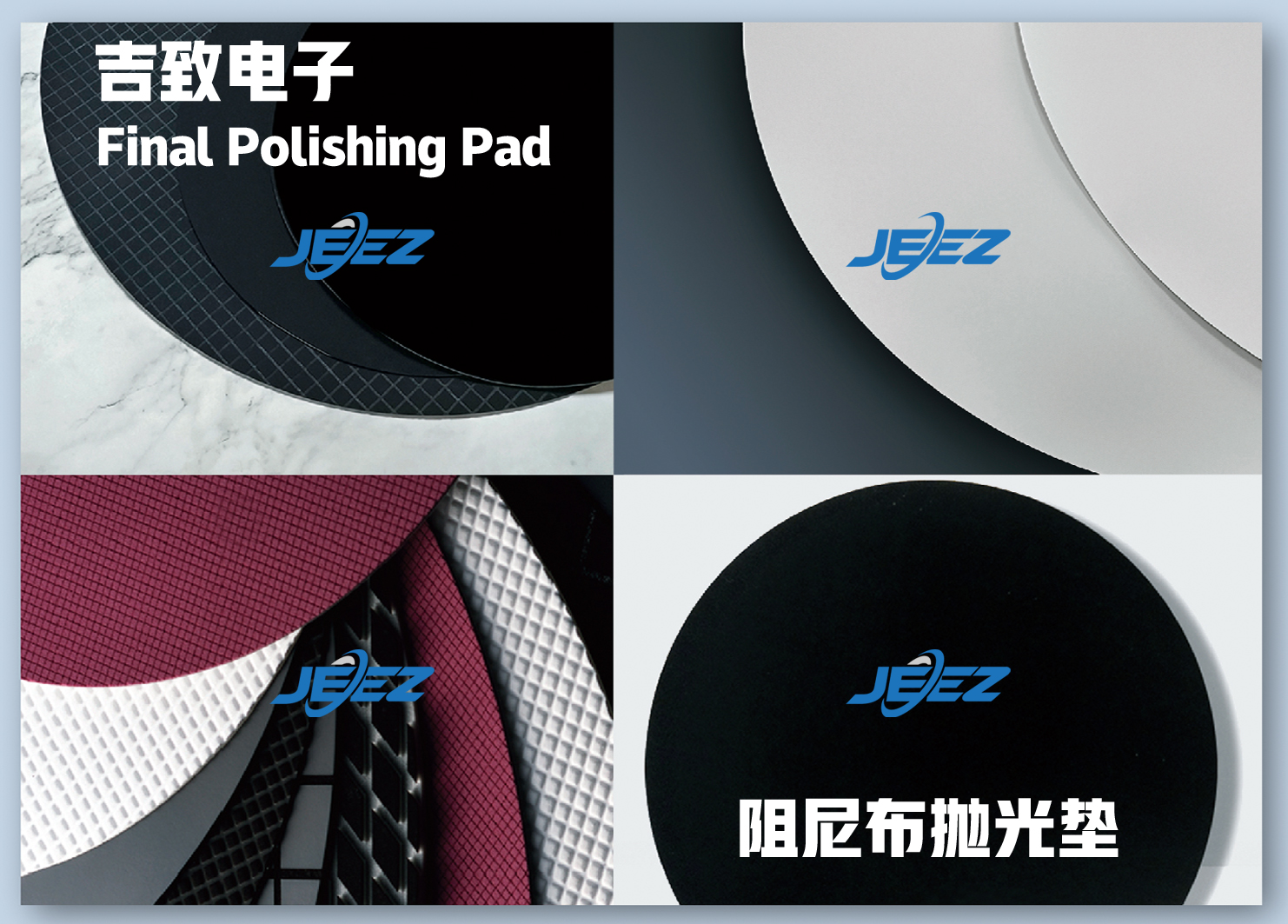

吉致電子CMP精拋墊（final polishing pad）憑借上述核心功能與卓越性能，能夠廣泛適配硅晶圓、藍寶石襯底、碳化硅（SiC）、砷化鎵（GaAs）、氮化鋁（AlN）等多種半導體材料，完美滿足不同工件高精度、高效率的拋光需求。無論是消費電子、汽車電子等領域的通用芯片，還是新能源、航空航天等高端領域的特種半導體器件，吉致電子CMP精拋墊都能提供穩定可靠的拋光解決方案。未來，吉致電子將持續關注半導體行業的技術發展與市場動態，不斷加大研發投入，優化產品性能與工藝設計，以更具競爭力的產品滿足客戶不斷變化的需求，為全球半導體產業的高質量發展賦能。

本文由吉致電子技術團隊整理發布，轉載請注明出處。
