陶瓷覆銅板（如Al2O3、AlN陶瓷基覆銅板）作為高功率電子器件（如IGBT、LED芯片）的關鍵載體，對表面質量和性能有嚴苛要求：極低表面粗糙度：陶瓷基板與金屬銅層的結合面需平整光滑，否則會導致覆銅時出現氣泡、分層，影響導熱性和電氣可靠性；無損傷表面：陶瓷材料脆性高，傳統機械拋光易產生劃痕、微裂紋，破壞絕緣性能和結構強度；高精度厚度控制：部分高頻、高功率場景下，陶瓷基板厚度公差需控制在±5μm內，直接影響器件封裝密度和散熱效率。這些需求恰好與化學機械拋光（CMP）“化學腐蝕+機械研磨”的復合作用機制高度匹配，成為其首選工藝的核心前提。

適用CMP工藝適配陶瓷覆銅板的四大核心優勢——

1.實現“超平整+無損傷”表面，解決陶瓷脆性難題

傳統機械拋光（如砂輪研磨、金剛石拋光）依賴硬顆粒的機械切削，易在陶瓷表面產生深度達1-5μm的劃痕和亞表面損傷層，且表面粗糙度（Ra）通常僅能達到0.1-0.5μm，無法滿足覆銅結合需求。

而CMP通過以下機制突破瓶頸：

化學作用先行：拋光液中的化學試劑（如弱酸性溶液、氧化劑）會在陶瓷表面形成一層易被去除的軟化層（如Al?O?陶瓷表面生成的氫氧化鋁），降低機械研磨阻力；

機械作用協同：拋光墊（如聚氨酯墊）帶動拋光顆粒（如SiO?、Al?O?微粉）對軟化層進行溫和研磨，避免直接切削陶瓷基體；

最終效果：可將陶瓷表面粗糙度降至Ra≤0.01μm（鏡面級別），且亞表面損傷層深度控制在50nm以內，完全消除劃痕、微裂紋，為后續覆銅（如DBC、AMB工藝）提供“無缺陷結合面”，顯著降低分層風險。

2.精準控制厚度與平整度，適配高功率器件封裝

高功率電子器件（如新能源汽車IGBT模塊）對陶瓷覆銅板的“厚度均勻性”和“平面度”要求極高：若厚度偏差超過10μm，會導致焊接時壓力不均，影響散熱通道；若平面度差，會造成芯片與基板接觸不良，引發局部過熱。

CMP工藝的“可控性”在此處體現關鍵價值：

厚度精度可控：通過調整拋光壓力（通常0.1-0.5MPa）、轉速（50-150rpm）和時間，可實現陶瓷基板厚度公差控制在±2μm以內，遠優于傳統機械拋光的 ±10μm；

全局平整度優化：CMP屬于“全局拋光”，能同時修正陶瓷表面的宏觀起伏（如翹曲）和微觀不平整，使基板全局平面度（WARP）控制在0.1mm/m以下，確保后續覆銅層厚度均勻（銅層偏差≤3μm），避免因局部銅層過薄導致的電流集中問題。

3.適配陶瓷與金屬的復合結構，兼容覆銅后二次拋光

陶瓷覆銅板的制造流程中，部分場景需在“陶瓷覆銅后”進行二次拋光（如去除銅層表面氧化層、優化銅層平整度），而CMP工藝的“材料選擇性”可完美適配這一需求：

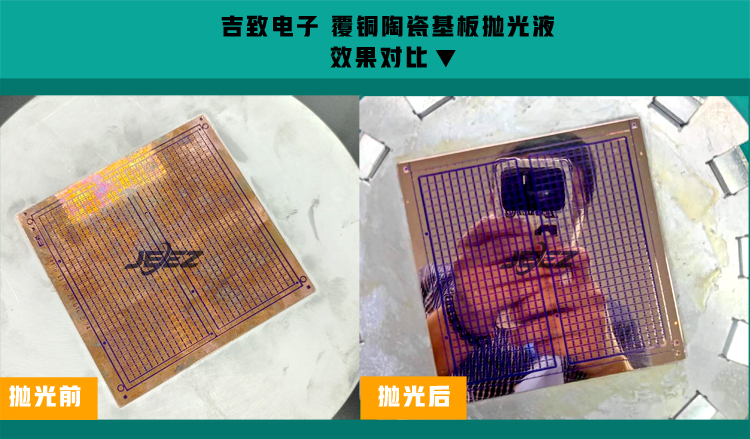

差異化拋光：通過調整拋光液成分（如添加銅緩蝕劑），可實現“只拋光銅層、不損傷陶瓷基板”—— 例如在AMB工藝（活性金屬釬焊覆銅）后，CMP能將銅層表面粗糙度從Ra 0.5μm降至Ra 0.02μm，同時避免陶瓷表面被腐蝕；

無金屬污染：傳統機械拋光易產生金屬碎屑（如銅粉）嵌入陶瓷孔隙，導致絕緣性能下降，而CMP通過拋光液循環過濾系統，可實時清除研磨碎屑，確保陶瓷表面無金屬殘留，絕緣電阻保持在10¹²Ω 以上。

4.規模化生產適配性強，平衡質量與效率

陶瓷覆銅板作為電子器件的核心耗材，需滿足規?；慨a(chǎn)需求（如單日產能1000片以上），CMP工藝的“量產兼容性”是其替代傳統工藝的重要因素：

批量化處理：CMP設備可實現多片基板（如12片 / 批次）同時拋光，單批次處理時間僅需10-20分鐘，遠快于傳統手工拋光（單片刻蝕需1小時以上）；

工藝穩定性高：通過自動化控制系統（如壓力反饋、拋光液濃度監測），可實現不同批次產品的質量一致性（厚度偏差≤3%），降低因人工操作導致的良率波動；

成本可控：盡管CMP初始設備投入較高，但隨著拋光液循環利用技術（如納米顆?；厥眨┖蛼伖鈮|壽命延長（從500片 / 墊提升至1000片 / 墊），單位產品拋光成本已降至傳統工藝的1.2倍以內，且良率提升（從85% 至98%）進一步攤薄總成本。

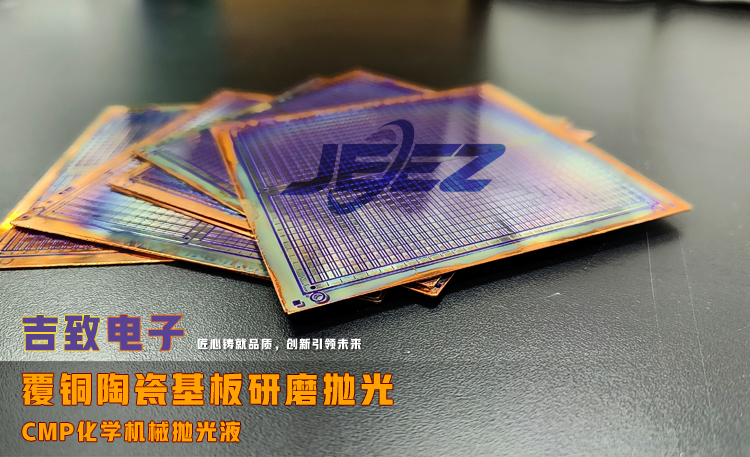

陶瓷覆銅板的CMP拋光工藝是一種面向高端應用的精密制造技術。它通過創造超平滑的銅表面，極大地提升了DCB的鍵合質量、界面可靠性、散熱性能和圖形加工精度。雖然會增加制造成本，但對于追求極致性能的碳化硅/氮化鎵功率模塊、航空航天、大功率激光器等前沿領域，CMP拋光已成為確保產品成功和可靠性的關鍵技術之一。吉致電子CMP研磨液通過“材質適配 - 精度控制 - 效率提升 - 環保合規”的全維度優化，精準匹配中高端陶瓷覆銅板的制造需求，專用技術團隊為您解決陶瓷覆銅板拋光難題。
